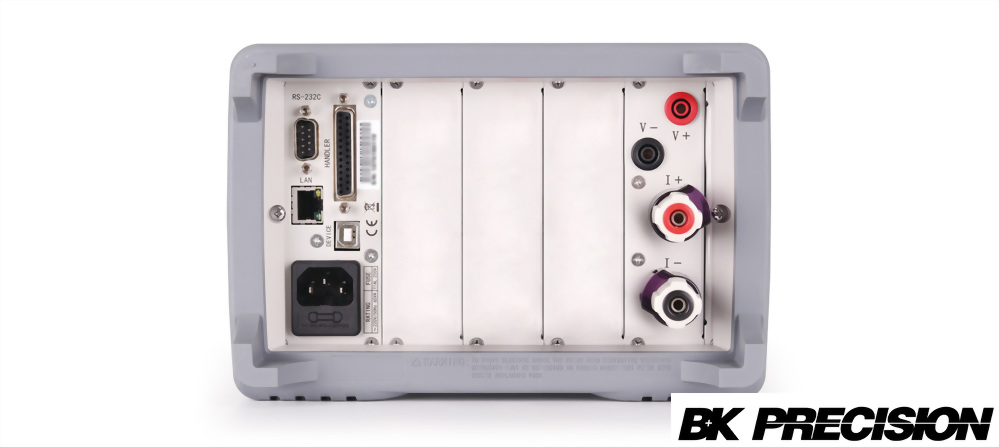

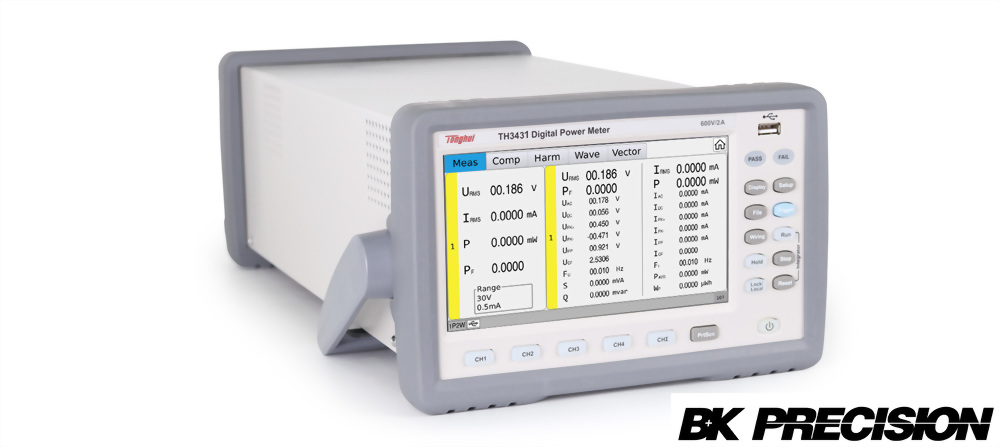

1~4通道數位功率計(100KHz POWER METER)
特點
■ 量測通道：1、3、4
■ 交直流量測：具有交流和直流輸入量測功能
■ 軟啟動：採用軟電源開關設計
■ 高解析度顯示：7英寸，800×600解析度，電容觸控式螢幕，支援滑鼠操作
■ 提供顯示截圖功能
■ 寬頻率量測輸入：0.1Hz-100kHz，適用市場上大部分的電力系統
■ 嵌入式系統：搭載嵌入式作業系統，人機使用更加靈活、友善
■ 比較功能：提供8個比較通道的比較輸出，且輸出方式可程式控制
■ 諧波分析：分析參數可控制，提供列表顯示及柱狀圖顯示方式
■ 波形顯示：提供基本的輸入信號的波形顯示功能以及積分功率的
波形顯示
■ 向量顯示：提供輸入信號的向量圖顯示
■ 靈活的能量積分控制：提供連續時間控制和手動控制能量積分的
運行和停止操作
■ 檔案儲存：較為強大的檔案系統，相容大部分USB隨身碟使用（FAT格式）
■ 豐富的標準介面：USB HOST、USB DEVICE、LAN、HANDLER、RS232
/RS485（二選一）；
■ 通訊協定：支援SCPI指令集及ModBus指令。
|
型號 |
TH3431 |
TH3433 |
TH3434 |
TH3441 |
TH3443 |
TH3444 |
|
|
通道數 |
1 |
3 |
4 |
1 |
3 |
4 |
|
|
顯示器 |
7寸(800*480)彩色TFT電阻觸控式螢幕 |
||||||
|
接線方式 |
一相兩線 (1P2W) |
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A) |
一相兩線 (1P2W) |
一相兩線(1P2W) 一相三線(1P3W) 三相三線(3P3W) 三相四線(3P4W) 三電壓三電流(3V3A) |
|||
|
基本特徵 |
AC |
☑ |
☑ |
||||
|
DC |
☑ |
☑ |
|||||
|
精密型 |
☑ |
☑ |
|||||
|
微電流 |
☑ |
☐ |
|||||
|
諧波分析 |
☑ |
☑ |
|||||
|
電能測試 |
☑ |
☑ |
|||||
|
顯示方式 |
數據 |
☑ |
☑ |
||||
|
積分資料 |
☑ |
☑ |
|||||
|
波形圖 |
☑ |
☑ |
|||||
|
向量分析 |
☑ |
☑ |
|||||
|
柱狀圖 |
☑ |
☑ |
|||||
|
基本準確度（一年） |
|||||||
|
電壓 |
基本精度 |
0.1%讀數+0.1%量程 |
|||||
|
解析度 |
0.001V |
||||||
|
電流 |
精度 |
± (0.1%讀數+0.1%量程) |
|||||
|
解析度 |
0.1μA |
1μA |
|||||
|
頻率分段 |
電壓/電流精度 |
||||||
|
DC |
± (0.1%讀數+0.2%量程) |
||||||
|
0.1Hz ≤ Freq < 45Hz |
± (0.1%讀數+0.2%量程) |
||
|
45Hz ≤ Freq < 66Hz |
± (0.1%讀數+0.1%量程) |
||
|
66Hz ≤ Freq < 1kHz |
± (0.1%讀數+0.2%量程) |
||
|
1kHz ≤ Freq < 10kHz |
± ((0.07*Freq)%讀數+0.3%量程) |
||
|
10kHz ≤ Freq ≤ 100kHz |
± (0.5%讀數+0.5%量程)± [0.04*(Freq - 10k)]%讀數 |
||
|
輸入 |
|||
|
電壓 |
範圍 |
1V - 600V |
|
|
量程 |
15V/30V/60V/150V/300V/600V |
||
|
最小解析度 |
0.001V |
||
|
輸入阻抗 |
2MΩ |
||
|
允許最大輸入 |
1000V（1S） |
||
|
700V（連續） |
|||
|
電流 |
範圍 |
0.01mA - 2A |
0.1mA - 20A |
|
量程 |
0.5mA/1mA/2mA/5mA/10mA/20mA |
5mA/10mA/20mA/50mA/100mA/200mA |
|
|
輸入阻抗 |
4Ω |
400mΩ |
|
|
量程 |
0.05A/0.1A/0.2A/0.5A/1A/2A |
0.5A/1A/2A/5A/10A/20A |
|
|
輸入阻抗 |
40mΩ |
4mΩ |
|
|
最小解析度 |
0.1μA |
1μA |
|
|
允許最大輸入 |
3A（1S） |
30A（1S） |
|
|
2A（連續） |
20A（連續） |
||
|
功率 |
範圍 |
0.01mW - 1.2kW |
0.1mW - 12kW |
|
最小解析度 |
0.001mW |
0.01mW |
|
|
頻率 |
範圍 |
基頻範圍：DC/0.1Hz - 100kHz,濾波器500Hz |
|
|
最小解析度 |
0.01Hz |
||
|
功率因數 |
範圍 |
- 1.000 - 1.000 |
|
|
最小解析度 |
0.001 |
||
|
諧波分析 |
基頻範圍 |
10Hz~1.2kHz |
|
|
精度 |
± (5%讀數+0.3%量程) |
||
|
電能積分 |
範圍 |
0 - 99999kWh |
|
|
最小解析度 |
0.001Wh |
||
|
精度 |
± (0.2%讀數+0.3%量程) |
||
|
電能計時 |
範圍 |
0 - 9999：59：59 |
|
|
解析度 |
1s |
||
|
精度 |
± 0.05% |
||
|
更新率 |
可選0.1s/0.25s/0.5s/1s/2s/10s/20s |
||
|
鎖定功能 |
資料鎖定 |
||
|
量程方式 |
自動/手動 |
||
|
輸入阻抗 |
≥ 2MΩ（電壓輸入） |
||
|
比較器 |
超限聲、光報警， |
||
|
輸出 |
8路可程式設計繼電器輸出 |
||
|
測量協助工具 |
|||
|
資料緩衝存放區功能 |
對測試結果進行USB儲存，可以在PC端進行統計分析 |
||
|
保存/載入功能 |
設置資料的保存分為測量參數設置和系統參數設置 |
||
|
鍵盤鎖定功能 |
可鎖定前面板按鍵以及觸控式螢幕操作，有效防止誤操作 |
||
|
通訊與介面 |
串列通訊 |
RS232C/RS485二選一，需出廠前預裝 |
|
|
USB HOST |
通用序列匯流排插座，A類；FAT16/FAT32格式。USB儲存或指定的無線網卡（WIFI支援RTL8192及MT7601)等設備支援 |
||
|
USB DEVICE |
通用序列匯流排插座，小型B類（4個接觸位置）；與USBTMC - USB488和USB2.0相符合，母接頭用於連接外部控制器。可選CDC模式或TMC模式。 |
||
|
LAN |
10/100BaseT乙太網路，8腳位，通信穩定。 |
||
|
HANDLER |
8通道繼電器輸出，用於比較信號的結果輸出 |
||
|
儲存 |
USB波形、設置檔 |
||
|
電源供應 |
AC220V± 10%，50/60Hz± 5%，軟電源開關 |
||
|
體積W*H*D |
尺寸 |
236mm*154mm*475.5mm（含塑膠套） |
|
|
上機架尺寸 |
215mm*132mm*441mm（W*H*D） |
||
|
重量 |
8.1kg |
||
特點
■ 量測通道：1、3、4
■ 交直流量測：具有交流和直流輸入量測功能
■ 軟啟動：採用軟電源開關設計
■ 高解析度顯示：7英寸，800×600解析度，電容觸控式螢幕，支援滑鼠操作
■ 提供顯示截圖功能
■ 寬頻率量測輸入：0.1Hz-100kHz，適用市場上大部分的電力系統
■ 嵌入式系統：搭載嵌入式作業系統，人機使用更加靈活、友善
■ 比較功能：提供8個比較通道的比較輸出，且輸出方式可程式控制
■ 諧波分析：分析參數可控制，提供列表顯示及長條圖顯示方式
■ 波形顯示：提供基本的輸入信號的波形顯示功能以及積分功率的
波形顯示
■ 向量顯示：提供輸入信號的向量圖顯示
■ 靈活的能量積分控制：提供連續時間控制和手動控制能量積分的
運行和停止操作
■ 檔案儲存：較為強大的檔案系統，相容大部分USB隨身碟使用（FAT格式）
■ 豐富的標準介面：USB HOST、USB DEVICE、LAN、HANDLER、RS232
/RS485（二選一）；
■ 通訊協定：支援SCPI指令集及ModBus指令。
應用
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航空航太
■ 網路通訊
■ 音視頻設備
■ 監控設備
■ 電源設備
交流電源，直流電源，線性電源、開關電源，以及變頻器等輸出設備的參數測試分析
■ 負載設備
各種類型的家用電器、工業電器、各種電子負載等用電設備的參數測試分析
