DAQ3120 桌上型資料擷取系統結合了 6 位半數位萬用電表 (DMM)和資料記錄器整合在一個緊湊的模組化設計，提供完整的解決方案用於取得、分析和記錄各種物理測量。

4.3 吋 TFT 彩色顯示螢幕和直覺的使用者介面簡化操作，3槽模組主機與一個內建 6 位半數位萬用電表確保靈活性和高解析度量測能力。

該系統具有高精度，基本DCV精確度為0.0035％。

它提供信號調節和類比到數位的轉換14 種不同的輸入類型，包括溫度（使用熱電偶、RTD 和熱敏電阻）直流/交流電壓及電流、電阻、頻率、週期、電容和拉力。

這種廣泛的量測功能允許 DAQ3120滿足不同的應用。

五種可選購的開關模組，使用者能夠制定系統以滿足特定應用要求。 DM309 電壓量測能力高達 600 VDC 或400 VAC。

DM300 提供掃描速率最多可達450個頻道/秒。讀取速度為38400 個讀數/秒。

DAQ3120 可以捕獲高速現象並儲存高達 100 kpts在非揮發性記憶體中的數據所有讀數的時間戳。數據記錄和傳輸透過 USB 主機連接埠進行獨立運作。

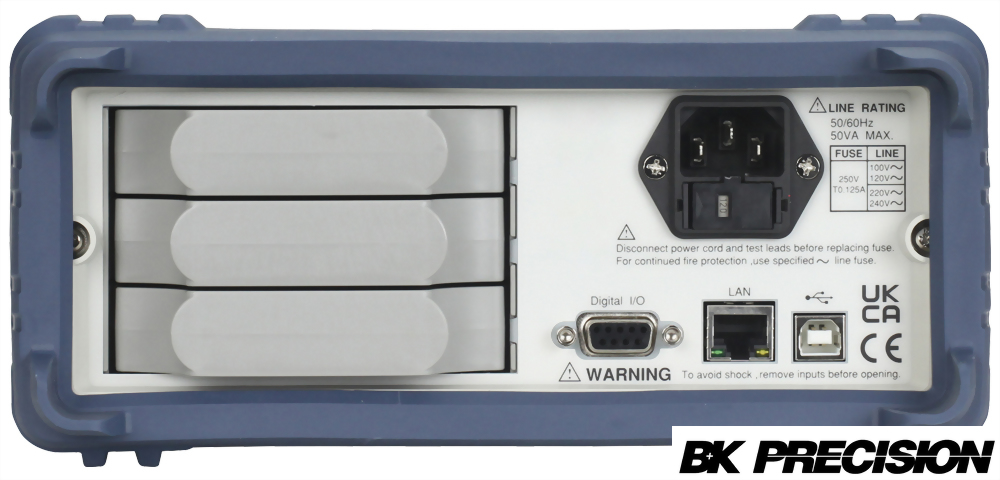

DAQ3120 提供多種通訊介面選項包括 LAN、USB（USBTMC 和USBVCP）和可選購micro GPIB與PC無縫整合。

DAQ 數據記錄器 PC 軟體提供直覺的測試配置和控制解決方案，簡化資料擷取工作流程。

• 3 插槽基礎單元，內建 6½ 位數 數位萬用表 (DMM)
• 基本 DCV 精確度高達 0.0035%
• 5 種可用切換模組，可根據需求選購：
• DM300：20 通道固態多工器
• DM301：20 通道多工器，含 2 個電流通道

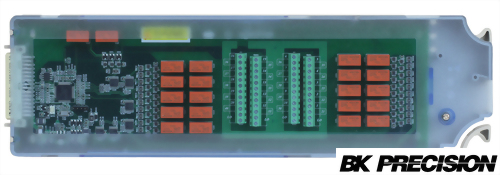

• DM303：40 通道單端多工器

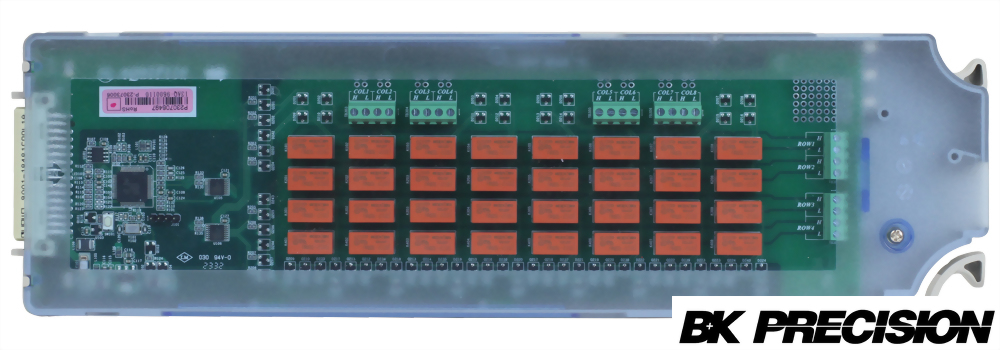

• DM304：4 x 8 矩陣開關
• DM309：高電壓與電流多工器
• 量測範圍：最高 600 VDC / 400 VAC
• 掃描速率：最高 450 通道/秒
• 系統支持通道數：最多 120 通道
• 100 kpts 非揮發性記憶體，包含時間戳記
• 可量測 14 種不同的輸入信號：
• 溫度量測（支援熱電偶、RTD、熱敏電阻）
• 交流/直流電壓與電流量測
• 2 線與 4 線電阻量測
• 直接應變與橋式應變量測
• 頻率與週期量測
• 電容量測
• 4.3 吋 TFT 彩色顯示螢幕
• 數位 I/O 介面，支援外部觸發與警報輸出
• 可直接將數據記錄或複製到 USB 隨身碟
• 多種通訊介面：LAN、USB（支援 USBTMC 與 USBVCP），以及 micro GPIB（僅限 -GPIB 型號）
• 支援遠端操作，可透過免費 PC 軟體或內建 Web 介面控制

應用

RD研究與開發

工業自動化和製程監控

燒機室環境監控
