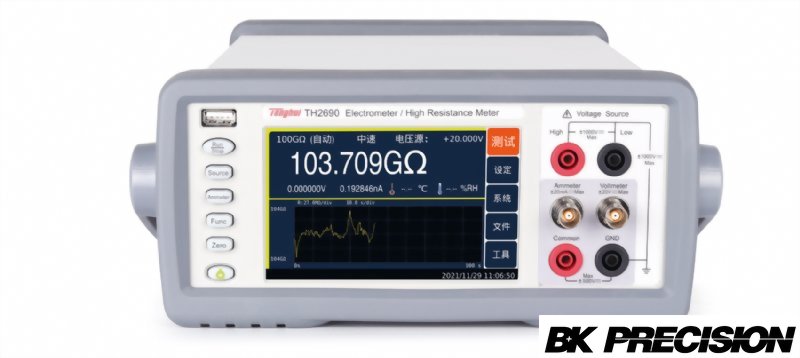

靜電錶Electrometer/高阻計High Resistance Meter
針對不同的測試物件和測試環境，同惠提供各種適配的附件。與傳統的pA錶和高阻計不同，TH2690 系列採用 5寸彩色LCD 電容觸控式螢幕，使操作更直觀便捷，提供多種視圖模式以便使用者觀察資料，除數字格式外，測量資料還可以轉換為長條圖及趨勢圖的形式，使使用者能即時查看測量資料的分佈規律或變化趨勢。

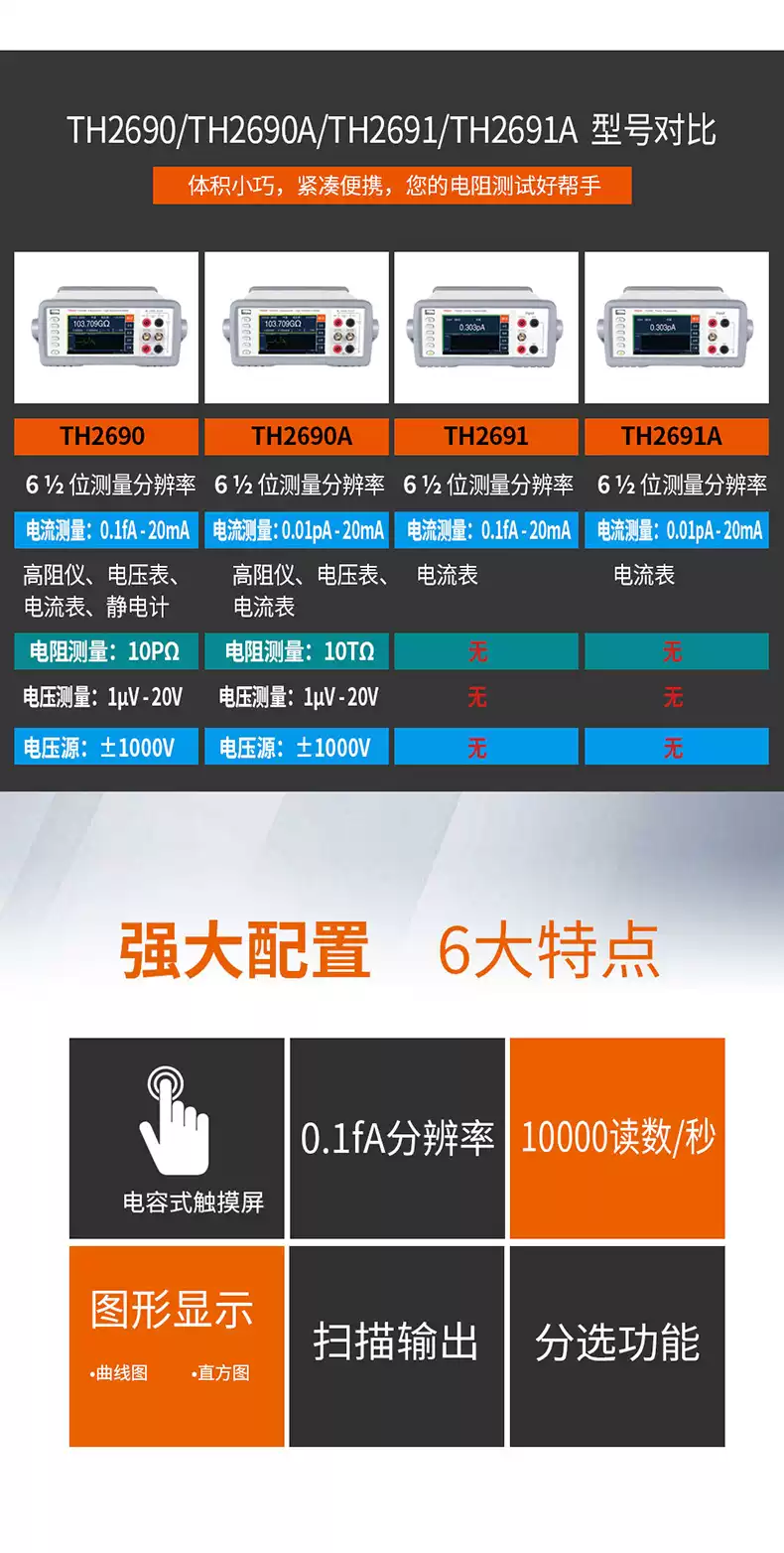

TH2690 系列提供四種型號，使用者可以根據實際測試需求靈活地選購適當的儀器。
Models
TH2690
TH2690A
TH2691
TH2691A
量測解析度
6位半
電流解析度
0.1fA
0.01pA
0.1fA
0.01pA
最大電阻
10P歐姆
10T歐姆
-
-
電壓解析度
1uV
1uV
-
-
電荷測量
1fC ~ 2uC
-
-
-
溫溼度測量
YES
YES
-
-
電壓源
±1000V
±1000V
-
-
功能特點：
0.1fA的電流測量解析度
在研究材料特性或判定器件性能時，經常需要測量fA/PΩ等極限電流、電阻，而傳統的數位萬用表（DMM）無法達到，TH2690系列pA錶/靜電錶提供了行業領先的0.1fA電流測量解析度及10PΩ電阻測量，完美實現了材料測量，可滿足現在及將來的測量需求。
10,000 讀數/秒的資料讀取速率
測量速度一般由積分設置中的積分週期決定，積分週期通常為工頻週期 (PLC) 的整數倍。在能夠提供充足的平均次數來避免工頻雜訊對測量的影響的前提下，積分週期顯然越短越好。
由於傳統儀器的讀取速率相對緩慢，無法捕獲到快速瞬態信號。TH2690 系列資料讀取速率可達10,000 讀數/秒，可捕獲到更精細的被測器件回應。

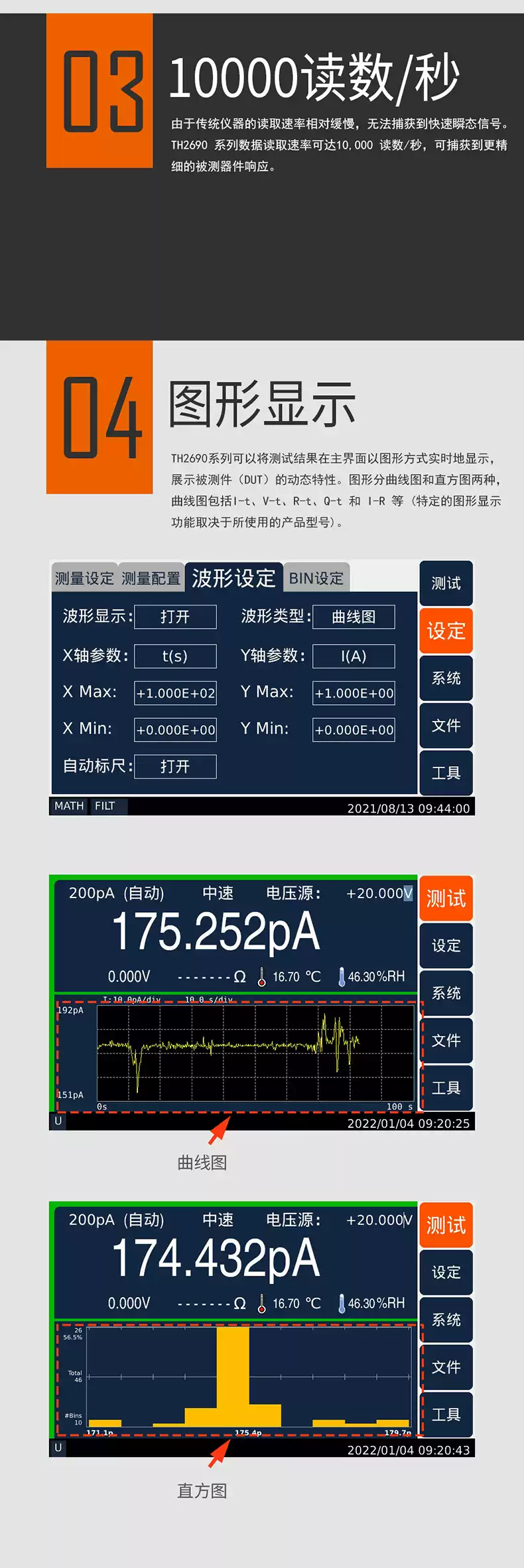

統計圖顯示
TH2690系列可以將測試結果在主介面以圖形方式即時地顯示，展示被測件（DUT）的動態特性。圖形分曲線圖和長條圖兩種。
圖為設置介面：
1.曲線圖 (時基視圖)顯示
TH2690可以便捷地繪製多種曲線圖，包括 I-t、V-t、R-t、Q-t 和I-R 等(特定的圖形顯示功能取決於所使用的產品型號)。進行敏感測量時，這種強大且全面的圖形顯示能力可使您更容易地獲取有價值的資料。
2.長條圖顯示
任何測量環境中都會存在一定的雜訊波動，因此低電平測量資料都會帶有一定的統計不確定性。傳統的處理方法是在測量結束後繪製長條圖對測量資料進行評估 (通常在電腦上)。然而，如果您需要執行多次測量和測試設置調試週期，這個過程將會變得冗長。
TH2690系列具有即時的、自動尺規的長條圖顯示功能，使您能及時調試測量設置而無需在測量後再進行資料處理。長條圖顯示於測量資料之下，方便您對比長條圖上的累積資料與即時測量資料。
掃描輸出
TH2690可以設定輸出單階梯波、雙階梯波、方波以及自訂列表輸出。點擊設定-源設定選項卡進行設定。設定介面分別如下：
分選功能
TH2690可以對測試結果進行判定分選。有分級（Grading）和分類（Sorting）兩種模式可選，最多可設置7個判定條件。設定介面如右圖：
其中分級（Grading）模式是指執行極限判定直到遇到失敗跳出，輸出當前失敗位，否則繼續下一個極限判定，若全部合格，則輸出最後一個合格位。
分類（Sorting）模式是指執行極限判定直到遇到合格跳出，輸出當前合格位，否則繼續下一個極限判定，若全部失敗，則輸出最後一個失敗位。
HANDLER介面定義
1,2,3為信號輸入腳，對應上圖IN1，IN2，IN3。可以改變信號定義。4,5,6,7為信號輸出腳，對應上圖OUT4，OUT5，OUT6，OUT7。可以改變信號輸出模式。
錯誤資訊
當儀器出現操作失誤或儀器自檢出錯等問題時，在儀器下方資訊欄會報錯，點擊工具-錯誤資訊圖示，在此處可查看報警資訊，可根據提示進行消除錯誤。
專用溫濕度探頭提供更可靠的溫濕度資料
溫度和濕度是高值電阻測量中的關鍵參數。TH2690 和 TH2690A 高阻計提供溫濕度感測器介面，並配置了專用的溫濕度探頭。數位溫濕度探頭可用於測定溫度和濕度，提供比熱電偶更精確的溫度資料。

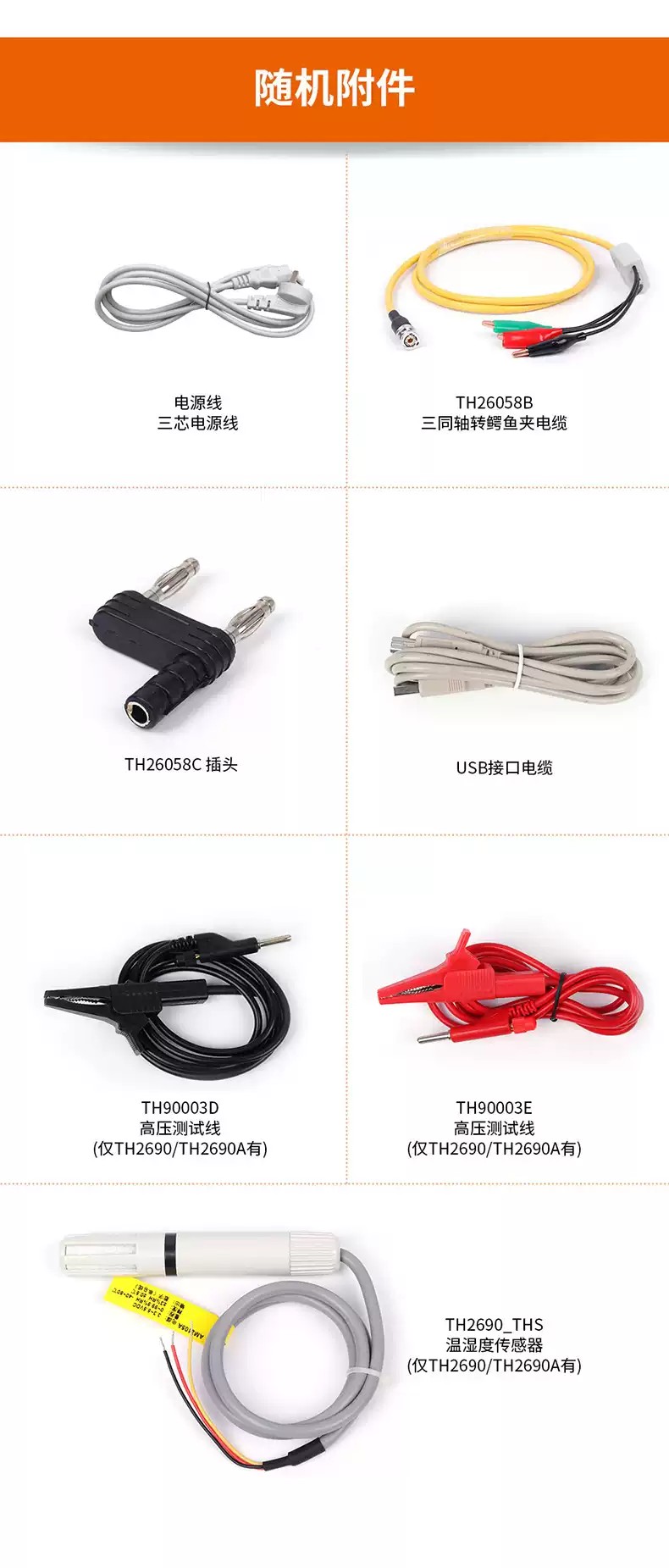

多種附件應對不同的測試環境和被測件
TH2690 配備了多種可選附件，以適配不同的被測件，進一步提升其測試效果。主要包括電阻率測試盒和元件測試夾具。電阻率測試盒配備多種尺寸的電極，可以用於測量不同規格材料的面電阻率和體電阻率。元件測試夾具配備多種測試模組，以應對貼片器件、軸向引線器件等多種封裝的測量。
- 電流解析度：0.1fA
- 量測電阻高達10PΩ(10e16Ω，也就是10的16次方)
- 電荷測量：1fC - 2μC
- 輸入阻抗>200TΩ
- 支援電壓量測達20V
- 5.0寸電容式觸控式螢幕
- 6½位量測解析度
- 內建電壓源：±1000V，解析度：700μV
- 溫度和濕度測量
- 時域視圖，捕獲瞬態信號效應和選擇指定測量資料
- 支援資料記錄
- 配置專用遮罩測試盒
-

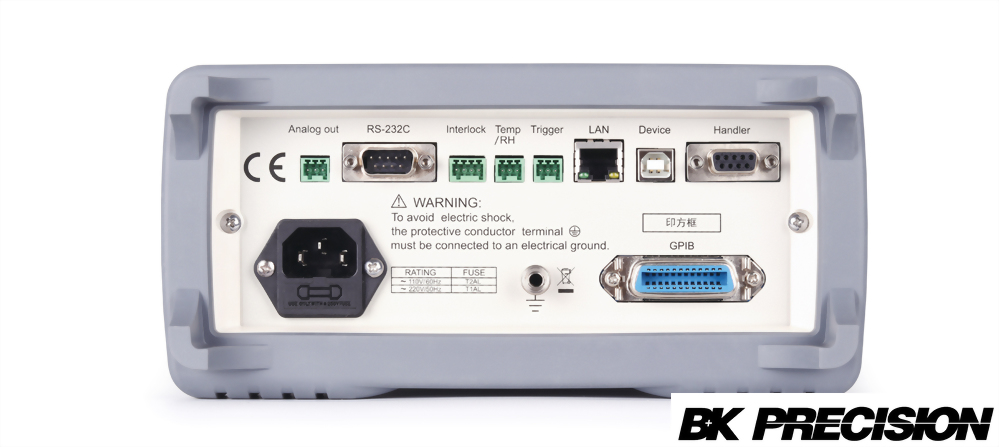

介面：USB HOST、USB
DEVICE、LAN、GPIB、RS232、HANDLER、INTERLOCK -
TH2690系列可替代KEITHLEY(美商吉時利) 6517B及Keysight(是德科技)B2985A等儀器，提供CP值更高的選擇
半導體、納米材料、聚合物材料、介質材料、電化學材料、鐵電材料、石墨烯、陶瓷、生物材料、橡膠、薄膜、金屬、有機材料等
■ 電子元器件洩漏電流和絕緣電阻測試
電容器、電阻器、二極體、電晶體、感測器、TFT和CNT等類型、光電器件、納米器件、太陽能電池、開關、繼電器等
■ 電子/非電子系統
離子束、電子束、傳感系統、粒子測量、嵌入式精密儀器等
■ 半導體和其它器件I-V特性測量
■ 體電阻/表面電阻率測量
