PVS60085MR,PVS60085,PVS10005MR,PVS10005

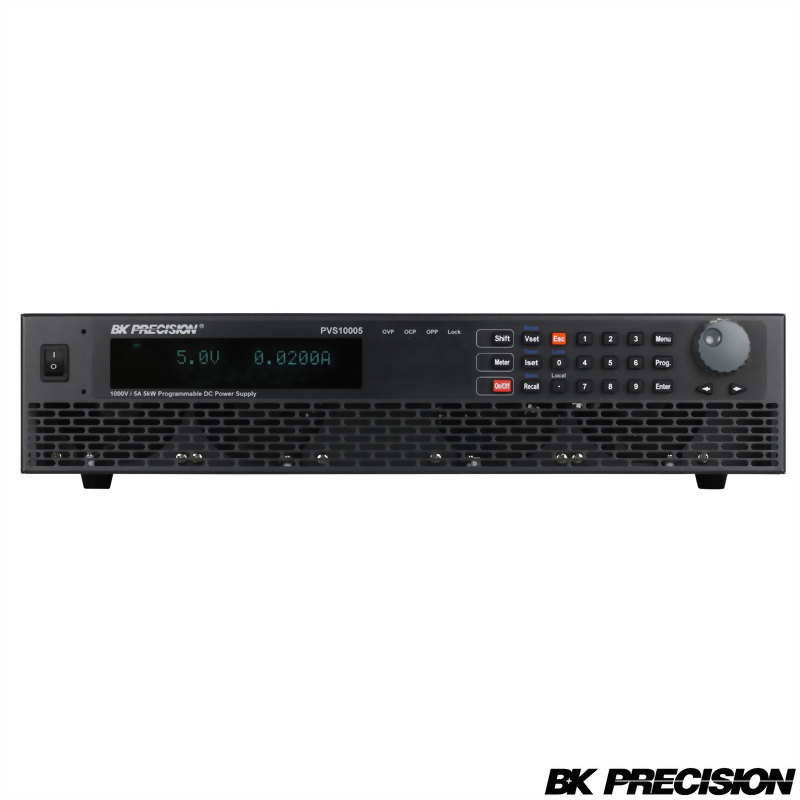

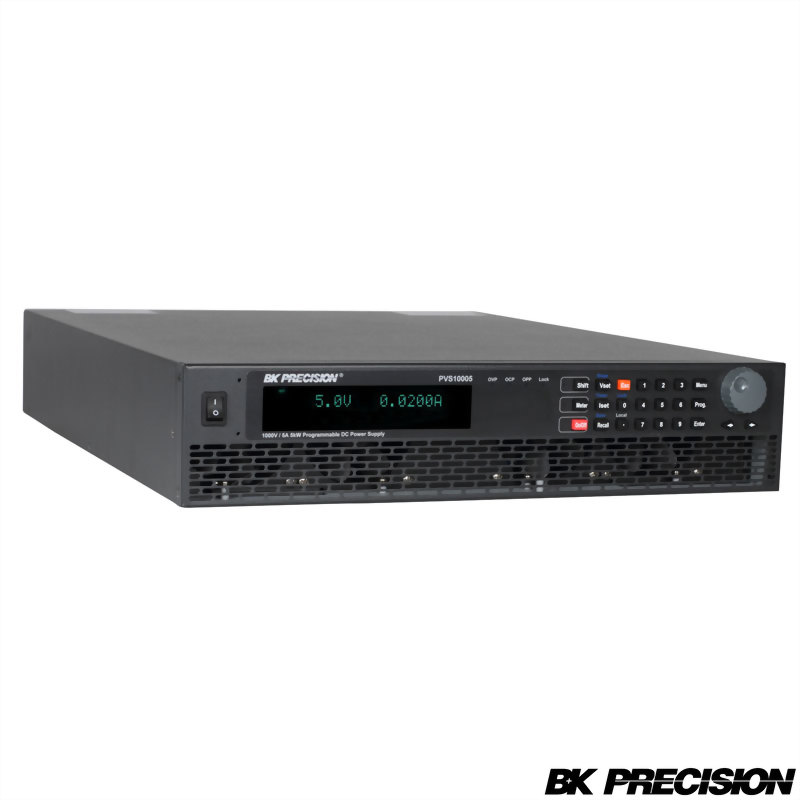

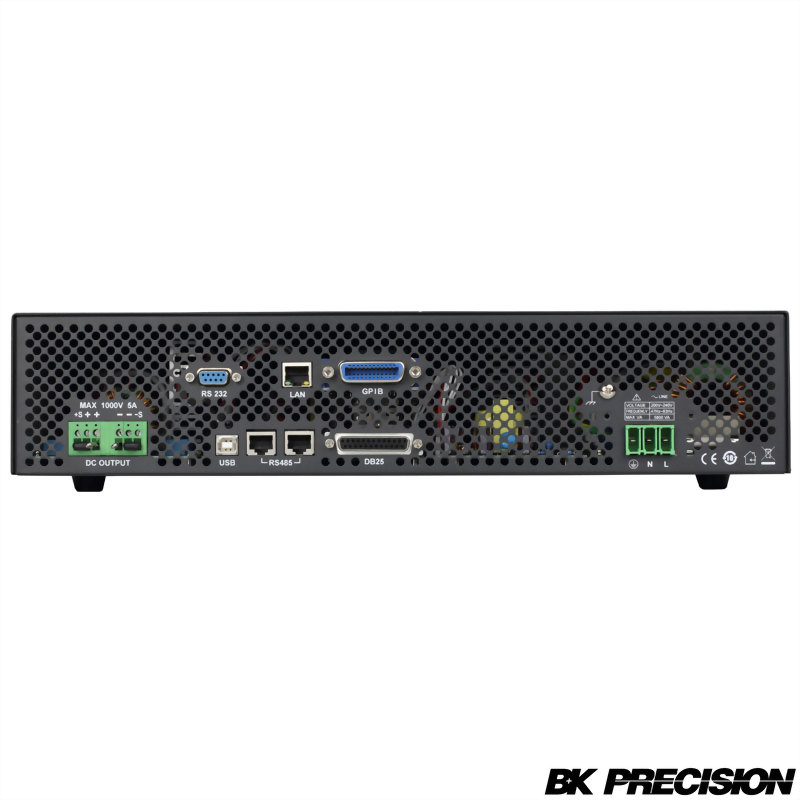

PVS10005MR 可程式直流電源供應器(太陽能電池陣列模擬功能)(1000V/5A/3000W)

安全認証
CE
台灣研發製造

型號 : PVS10005MR 可程式直流電源供應器(太陽能電池陣列模擬功能)(1000V/5A/3000W)

數量 :

PVS系列可程式直流電源供應器(太陽能電池陣列模擬功能)

台灣百科新推出PVS系列太陽能電池陣列模擬電源，2U/5KW的高功率密度設計，電壓解析度最高為10mV、電流解析度最高為0.1mA。具有可模擬太陽能電池陣列功能，其高速響應的設計用以模擬太陽能電池的輸出I-V曲線，可應用於PV Inverter的最大功率追蹤(MPPT)效能測試。單機內建101組太陽能電池參數於記憶體內，使用者可於前面板設定太陽能電池I-V特性參數 (Vmp/Pmp/法規/材料)，經由計算後建立高達1024點的模擬太陽能電池陣列I-V 曲線給予PV Inverter測試其靜態效能。若是應用於大功率PV Inverter測試時，可以利用主從模式來並聯至50台250KW的輸出。PVS系列太陽能電池陣列模擬電源操作簡易方便，前面板數字鍵及飛梭旋鈕輸入設定值，後面板搭配標準的USB/RS232/ RS485/Analog Programming/GPIB/LAN介面易於程式控制。

真實的太陽能電池陣列會因天候、照度、下雨、雲遮進而影響輸出I-V曲線，因此；本機搭配人性化的操作軟體，藉由設定I-V特性參數(Vmp/Pmp/法規/材料)及建立照度(W/m2)參數及溫度，讓使用者測試PV Inverter於不同條件下，進行動態模擬MPPT，再加上即時的顯示Vdc / Idc / Power / MPPT(W) / MPPT(%) / Avg MPPT(%)等讀值，可立即了解整個追蹤狀況。為了方便使用者測試各地區法規，還在軟體內建了EN50530 & Sandia & NB/T 32004測試法規，並且將報表直接存檔於電腦上。

Model	PVS60085MR	PVS60085	PVS10005MR	PVS10005
Output Rate
Output Rate voltage	5~600V	5~600V	5~1000V	5~1000V
Output Rate current	8.5A	8.5A	5A	5A
Output Rate power	3000W	5100W	3000W	5000W
Line Regulation
voltage	60mV	60mV	100mV	100mV
current	4.25mA	4.25mA	2.5mA	2.5mA
Load Regulation
voltage	60mV	60mV	100mV	100mV
current	8.5mA	8.5mA	5mA	5mA
Ripple and Noise(20Hz~20MHz)
Normal Mode Voltage	≦100mVrms/ ≦500mVpp	≦100mVrms/ ≦500mVpp	≦100mVrms/ ≦600mVpp	≦100mVrms/ ≦600mVpp
Normal Mode current	≦15mA	≦15mA	≦10mA	≦10mA
Regulation
Programming	10mV/0.2mA	10mV/0.2mA	100mV/0.1mA	100mV/0.1mA
Readback	10mV/0.2mA	10mV/0.2mA	100mV/0.1mA	100mV/0.1mA
Programming Accuracy±(% output + offset)
voltage	0.05%+300mV	0.05%+300mV	0.05%+500mV	0.05%+500mV
current	0.1%+8.5mA	0.1%+8.5mA	0.1%+5mA	0.1%+5mA
Readback Accuracy±(% output + offset)
voltage	0.05%+300mV	0.05%+300mV	0.05%+500mV	0.05%+500mV
current	0.1%+8.5mA	0.1%+8.5mA	0.1%+5mA	0.1%+5mA
Transient Response Time	≦0.5mS	≦0.5mS	≦0.5mS	≦0.5mS
OVP adjustment Range	5~660V	5~660V	5~1100V	5~1100V
OVP Accuracy	6V	6V	10V	10V
Command Response Time	20mS	20mS	20mS	20mS
Efficiency	90%	90%	90%	90%
Power Factor	0.99	0.99	0.99	0.99
Remote Sense Compensation	6V	6V	10V	10V
Rising Time at Full Load	≦100mS	≦100mS	≦250mS	≦250mS
Rising Time at No Load	≦100mS	≦100mS	≦250mS	≦250mS
Falling Time at Full Load	≦150mS	≦100mS	≦400mS	≦250mS
Falling Time at No Load	≦3000mS	≦3000mS	≦5000mS	≦5000mS
Standard Interface	USB/RS232/RS485/Analog Programming/GPIB/LAN
General
AC Line Rated Input Voltage	200~240VAC
Tolerance/Variation in Voltage	-15%~+10%(10% power de-rating mode when voltage under 195 vac)
Rate Frequency	47Hz~63Hz
Maximum Rated Input Power	≦3500VA	≦5800VA	≦3500VA	≦5800VA
Temperature Ratings (O)	Operation(0º ~ 40º)
Temperature Ratings (S)	Storage(-40º ~ 85º)
Dimensions ( W × H × D )	417.688532.4mm
Weight	15Kg
Specification subject to change without notice.

特點
• 2U/3KW高功率密度設計
• 電壓輸出範圍選擇：600V及1000V
• 電壓/電流斜率可調
• 電壓解析度高達10mV,電流解析度高達0.1mA
• 數字鍵、飛梭旋鈕、功能鍵操作
• 低漣波、低雜訊輸出(100mVrms/600mVpp)
• 功率因素高達0.99
• 效率高達90%
• 最高可同時並聯50台輸出(250KW)
• 過電壓(OVP)、過電流(OCP)保護功能
• 遠端壓降補償功能(Remote Sense)
• 9組Program,每個Program各有100個Step可編輯(支援單機編輯及軟體編輯)
• 快速的暫態反應時間(≦0.5mS)
• 太陽能電池陣列模擬功能(內建EN50530 & Sandia 之I-V曲線數學式)
• 可模擬不同溫度及照度下的I-V曲線
• 單機可編輯101組太陽能電池模擬曲線
• 可模擬太陽能面板遮罩下的I-V 曲線(可達1024點)
• 可測試靜態(Static)及動態(Dynamic)MPPT效能
• 軟體具有資料記錄功能
• 軟體即時顯曲線追蹤狀態及曲線
• 標準介面USB/RS232/RS485/Analog Programming/GPIB/LAN
• 內建EN50530 & Sandia & NB/T 32004測試法規

太陽能電池陣列模擬軟體(Solar Array Simulation)
特點
• 輸入參數多元化(Vmp/Pmp/法規/材料)
• 測試靜態/動態最大功率追蹤效率
• 使用者定義模擬曲線
• 模擬一天的日照條件下之最大功率追蹤效能
• 使用者定義日照曲線
• 模擬各種天候條件下的I-V曲線(照度、下雨、雲遮)
• 即時量測MPPT效率及平均MPPT效率
• 即時觀看MPPT點相對位置
• 即時報表存取
• 內建EN50530 & Sandia & NB/T 32004測試法規

Models	PVS60085MR	PVS60085	PVS10005MR	PVS10005
Voltage	5~600V	5~600V	5~1000V	5~1000V
Current	8.5A	8.5A	5A	5A
Power	3000W	5100W	3000W	5000W
