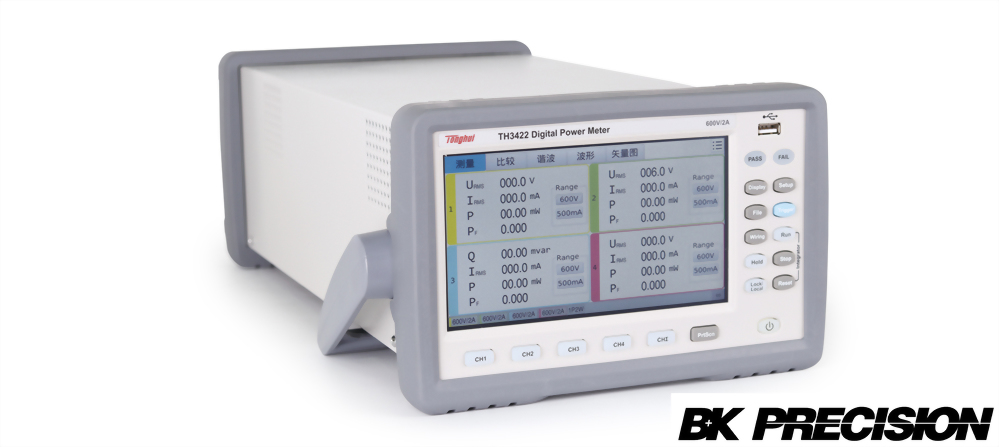

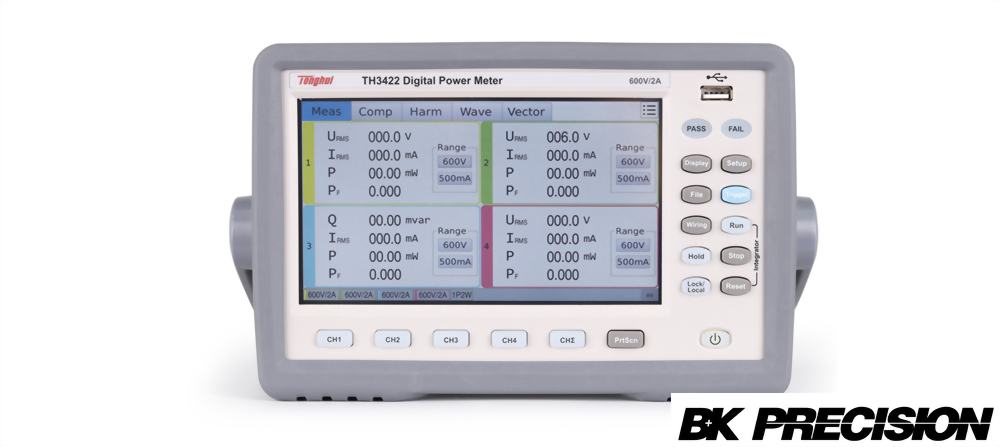

4通道數位功率計(400Hz POWER METER)
|
型號 |
TH3421 |
TH3422 |
|
顯示 |
7英寸800×600彩色螢幕 |
|
|
通道數 |
4通道 |
4通道 |
|
接線方式 |
一相二線/一相三線/三相三線/三相四線/三電壓三電流 |
|
|
AC量測 |
YES |
YES |
|
DC量測 |
YES |
YES |
|
精密型 |
YES |
YES |
|
諧波分析 |
YES |
YES |
|
電能測試 |
YES |
YES |
|
數據顯示方式 |
YES |
YES |
|
積分數據顯示方式 |
YES |
YES |
|
波形顯示方式 |
YES |
YES |
|
向量分析方式 |
YES |
YES |
|
柱狀圖顯示方式 |
YES |
YES |
|
基本準確度 |
0.15% reading + 0.2%檔位 + 1 count |
|
|
電壓量測檔位 |
5~75V / 150V / 300V / 600V (輸入阻抗3MW) |
|
|
電壓解析度 |
0.01V |
|
|
電流量測檔位 |
10mA / 30mA / 100mA / 400mA (輸入阻抗200mW) |
1mA / 3mA / 10mA / 40mA (輸入阻抗2W) |
|
1.5A / 5A / 20A (輸入阻抗4mW) |
150mA / 500mA / 2A (輸入阻抗40mW) |
|
|
電流最小解析度 |
10uA |
1uA |
|
電流最大輸入 |
40A(1秒) |
4A(1秒) |
|
電流最大連續輸入 |
30A |
3A |
|
功率量測檔位 |
5mW ~ 12kW |
|
|
功率最小解析度 |
0.01mW |
|
|
頻率量測檔位 |
DC/45Hz ~ 420Hz，頻寬21kHz，濾波器 5kHz |
|
|
頻率最小解析度 |
0.01Hz |
|
|
功率因素範圍 |
-1.000 ~ 1.000 |
|
|
功率因素最小解析度 |
0.001 |
|
|
諧波分析準確度 |
±(5% reading+0.3%檔位) |
|
|
電量積分範圍 |
0 ~ 99999kWh |
|
|
電量積分解析度 |
0.001Wh |
|
|
電量積分準確度 |
±(0.2% reading + 0.3%檔位) |
|
|
電量計時範圍 |
0 ~ 9999:59:59 |
|
|
電量計時解析度 |
1秒 |
|
|
電量計時準確度 |
± 0.05% |
|
|
測量速度 |
7次/秒 諧波/波形功能打開:4次/秒 |
|
|
鎖定功能 |
數據鎖定 |
|
|
檔位調整 |
自動/手動 |
|
|
輸入阻抗 |
≧3MW (電壓輸入) |
|
|
比較器 |
聲音/燈號 |
|
|
輸出訊號 |
8通道可程式繼電器輸出 |
|
|
標準通訊介面 |
RS232/USB DEVICE/USB HOST/HANDLER/LAN |
|
|
選購通訊介面 |
RS485/WIFI |
|
|
儲存 |
波形/數據/設定值 |
|
特點:
‧ 通道組合：4通道
‧ 電壓量測範圍5 ~ 600V (分為4檔:75V/150V/300V/600V)
‧ 電流量測範圍0 ~ 20A (依照機型最多分為7檔)
‧ 功率量測範圍0.5mW ~ 12kW (依照機型有不同分類)
‧ 頻率量測範圍DC/45Hz ~ 420Hz，頻寬21kHz，濾波器 5kHz
‧ 顯示截圖功能
‧ 嵌入式系統：搭載嵌入式作業系統,人機交互更加靈活、友好
‧ 比較功能：提供8個比較通道的比較輸出，且輸出方式可程式設計
‧ 諧波分析：分析參數可選擇，提供列表顯示及柱狀圖顯示方式
‧ 波形顯示：輸入信號波形/積分功率波形
‧ 向量顯示：輸入信號的向量圖顯示
‧ 靈活的能量積分控制：提供連續時間控制和手動控制能量積分的 運行和停止操作
‧ 通訊協定：SCPI指令集及ModBus指令
‧ 7英寸800×600彩色觸碰螢幕，中英文介面切換，支援滑鼠操作
‧ 高穩定性和一致性：採用鎖相環倍頻同步控制及電源同步設定
‧ 交直流測量，真有效值測量
‧ 標準RS232/USB DEVICE/USB HOST/HANDLER/LAN介面‧ 選購RS485介面 / WIFI介面
應用
‧電源類
交流電源，直流電源，線性電源、開關電源、變頻器
‧新能源
太陽能電池，新動力汽車，電動自行車
‧家用電器、工業電器、各種電子負載等用電設備的電參數測試分析
‧自動化設備系統測試
無保護套體積(W*H*D): 215mm * 132mm * 441mm
有保護套體積(W*H*D): 236mm * 154mm * 475.5mm
淨重:8.5公斤
