模組式可程式直流電子負載
型號 :
MDL4U系列(200W~600W)並聯可達4800W

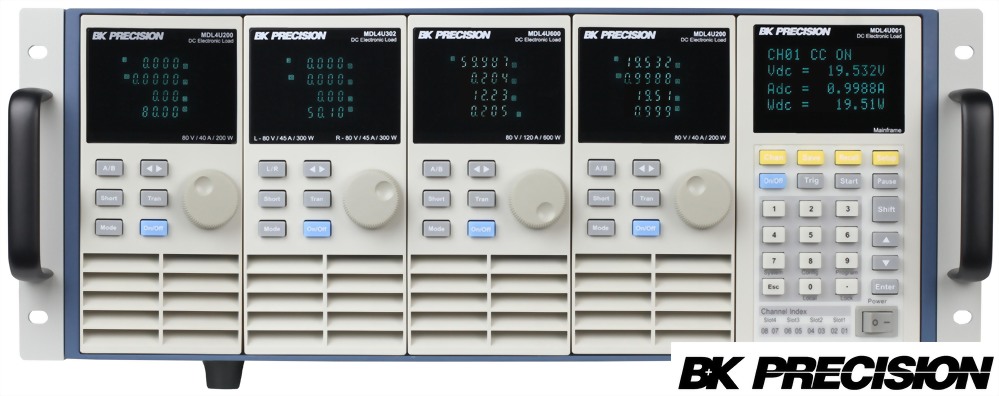

MDL4U 系列是多通道模組化可程式直流電子負載系統。功率範圍從 200 W 到 600 W 七個不同的可程式直流負載模組，使用者可以靈活地測試從多輸出直流電源到電池、燃料電池和光伏陣列的各種電源。

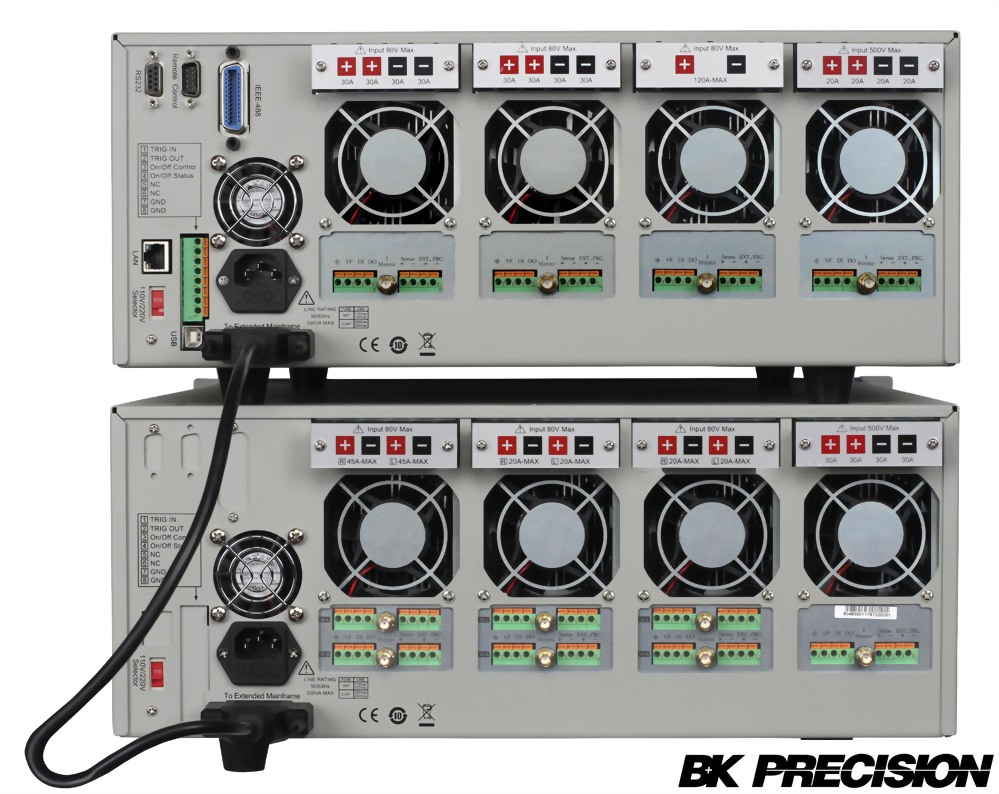

主機有四個插槽，可擴充功率高達 2400 W 的任何種類的模組（加上副機擴充時功率高達 4800 W）。 MDL4U系列高性能電子負載模組能夠運作在定電流（CC）、定電壓（CV）、定電阻（CR）和定功率（CW）模式，採用DSP技術模擬。
連結至美國網站:
https://www.bkprecision.com/products/dc-electronic-loads/MDL4U001

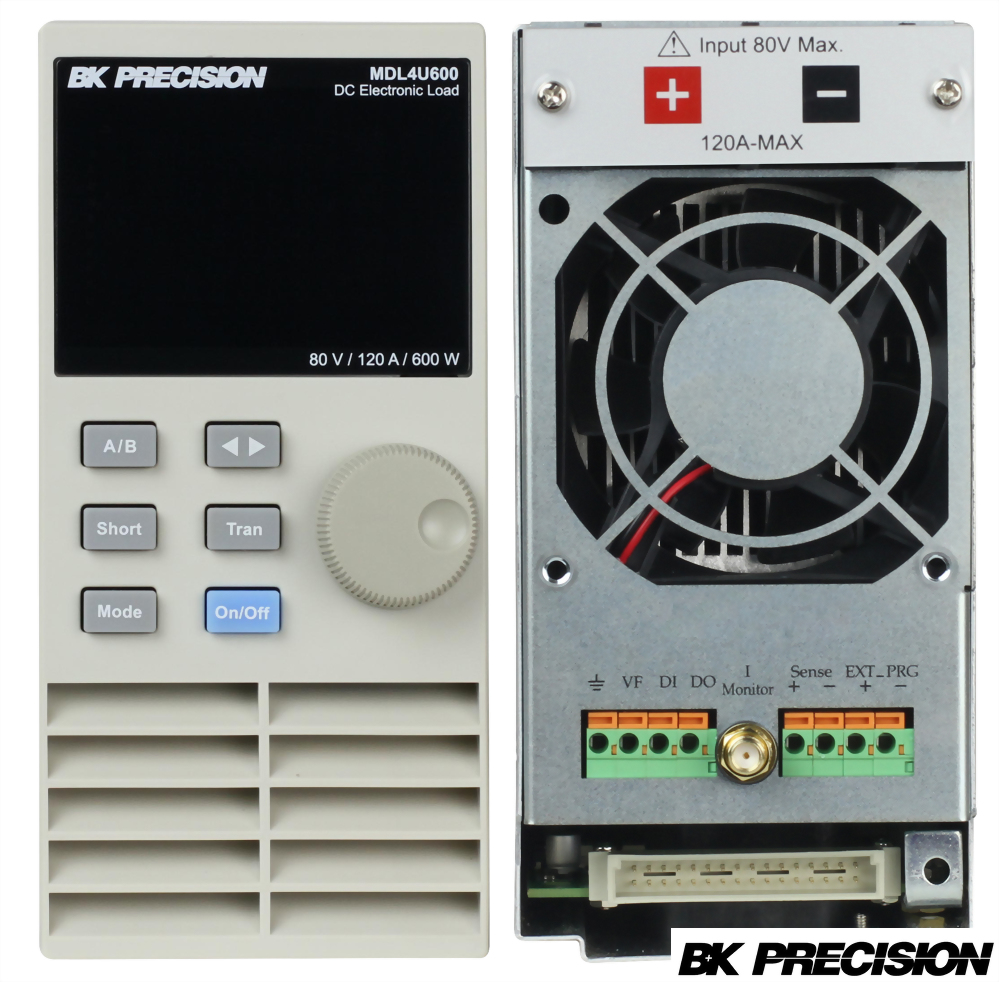

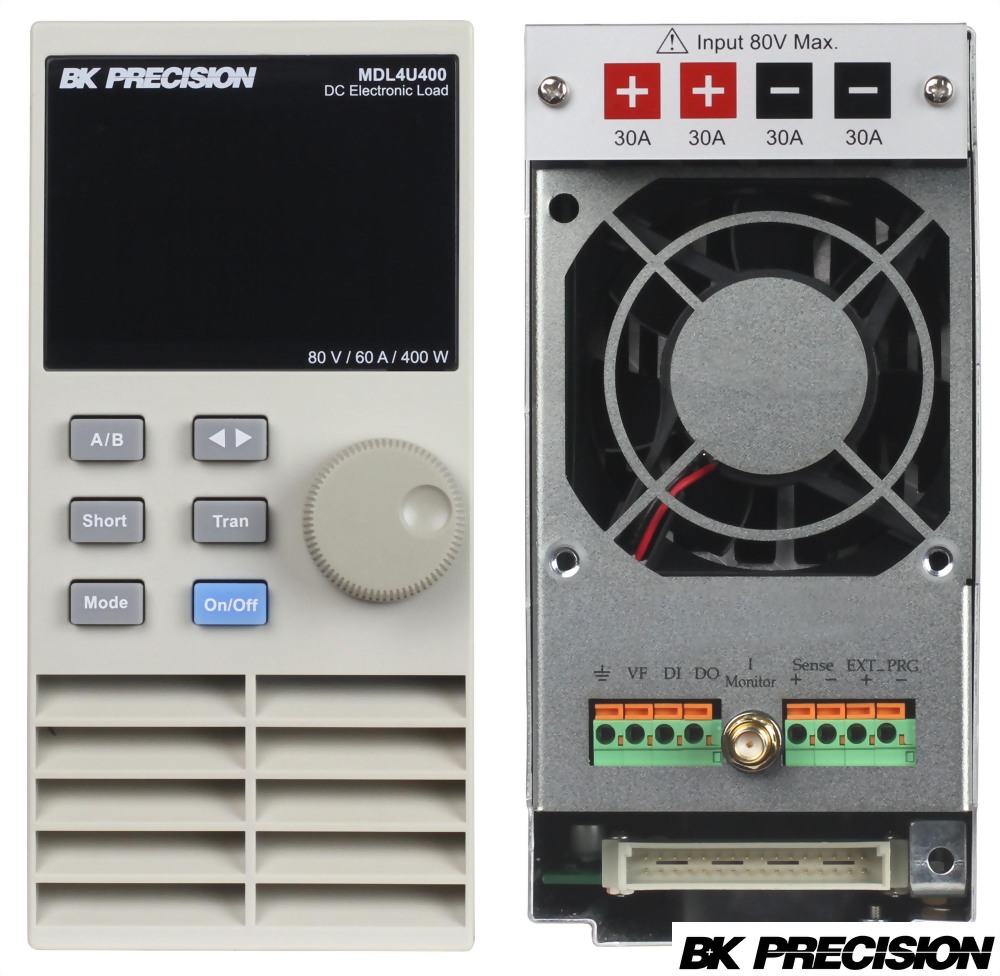

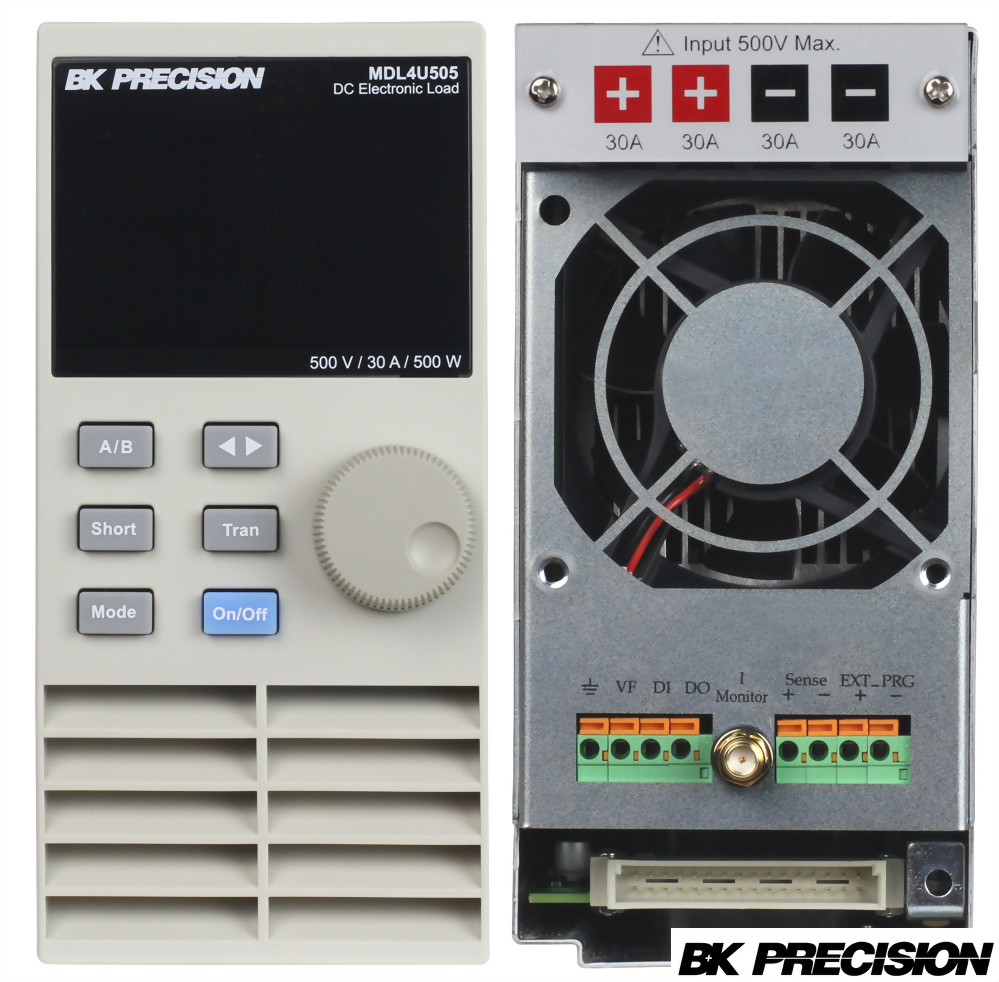

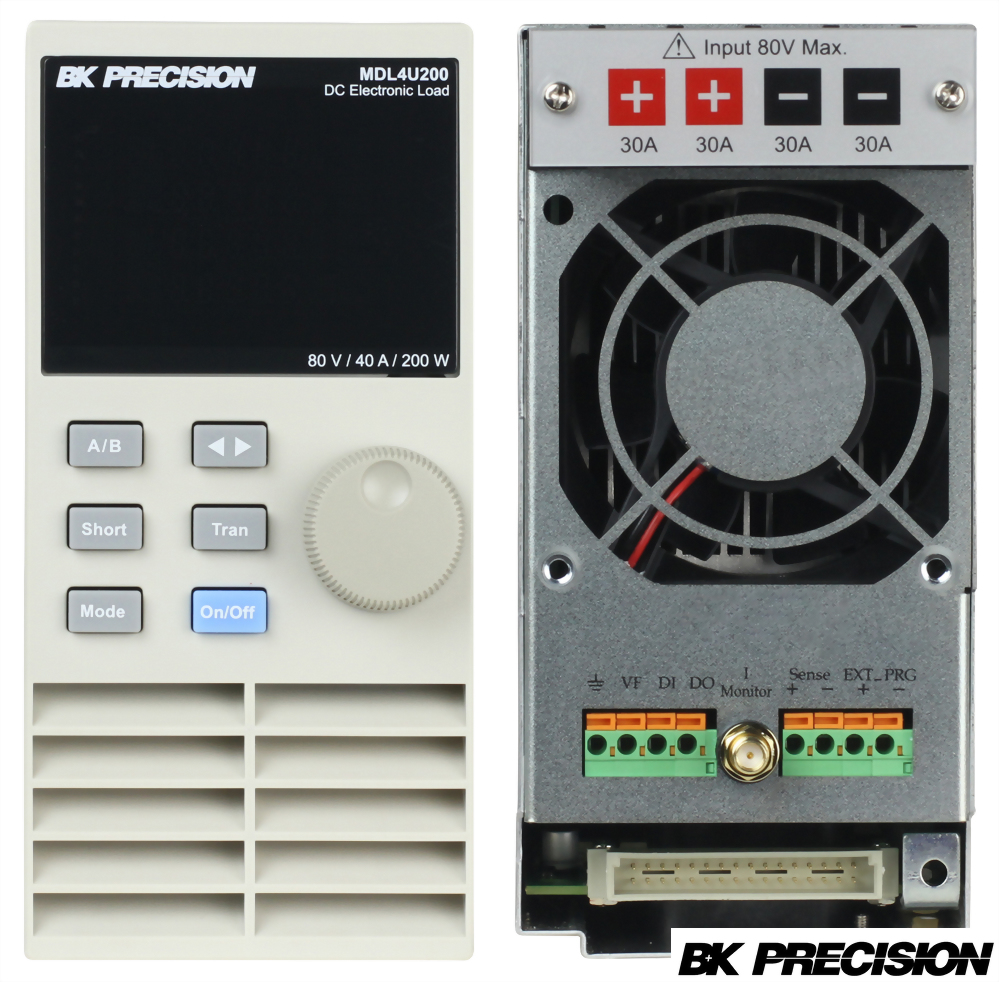

| Models | MDL4U200 | MDL4U305 | MDL4U400 | MDL4U505 | MDL4U600 |
|---|---|---|---|---|---|
| Voltage | 80V | 500V | 80V | 500V | 80V |
| Current | 40A | 20A | 60A | 30A | 120A |
| Power | 200W | 300W | 400W | 500W | 600W |
| Channel | 1 | 1 | 1 | 1 | 1 |

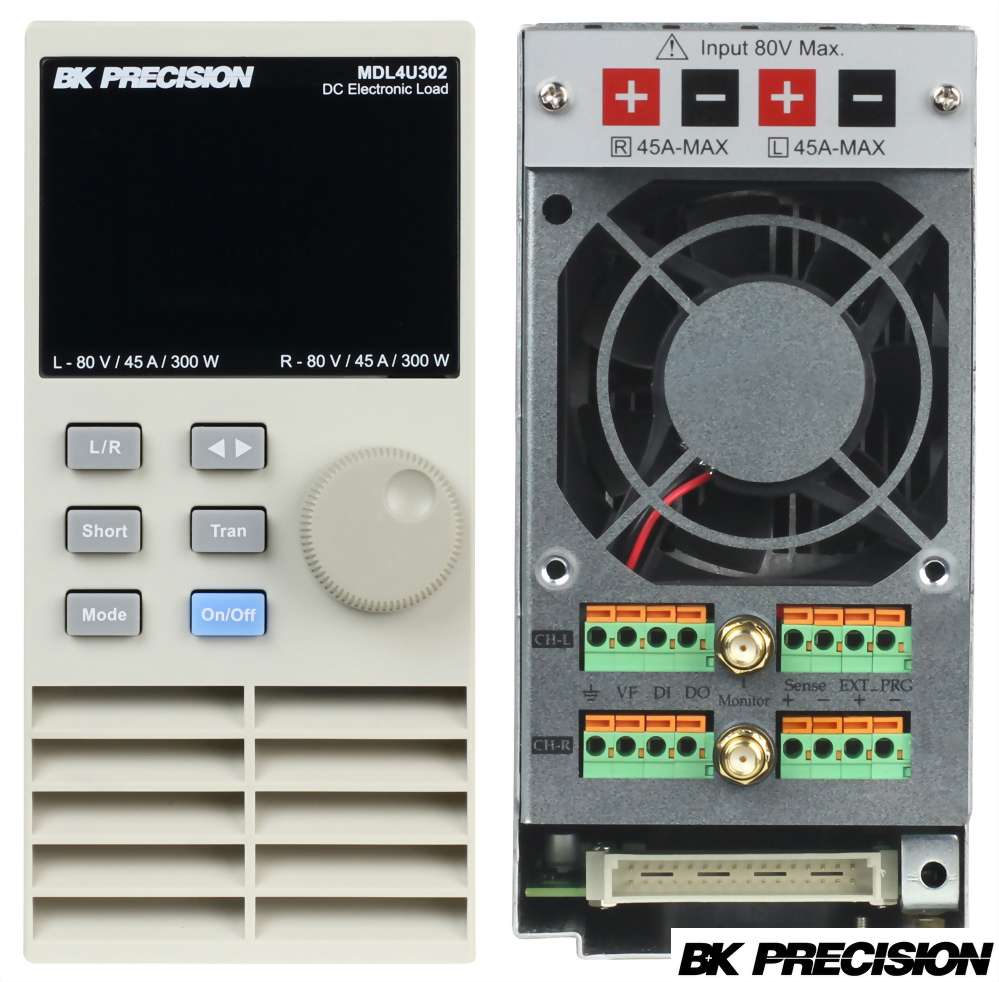

| Models | MDL4U252 | MDL4U302 | MDL4U001 | MDL4U002 | ||
|---|---|---|---|---|---|---|
| Voltage | 80V | 80V | 80V | 80V |
四模組機框
主控機框 |
四模組機框
擴展使用 |
| Current | 20A | 20A | 45A | 45A | ||
| Power | 250W | 300W | 300W | |||
*MDL4U252模組具有動態功率分配功能，單通道功率≦250W的情況下，雙通道可動態功率分配總共300W。
- 模組提供寬電壓和電流範圍，0 至 500 V、0 至 120 A
- 透過主機擴充支援最多 4 模組/8 通道或 8 模組/16 通道
- 瞬態模式高達 25 kHz
- 同步負載開/關功能
- CC 模式下的可調斜率
- 標準 LAN、GPIB、USB 和 RS232 接口，支援 USBTMC/SCPI 協議
- 短路測試模擬輸入短路
- 內建 16 位元解析度電壓和電流測量（0.1 mV、0.01 mA）
- 遠端電壓偵測可補償線材壓降的影響
- 針對高電流應用以並聯模式操作相同的模組
- OVP/OCP/OPP/OTP 和反向電壓保護
